RCD 시스템

Air Lifting 시스템으로도 알려진 R.C.D (Reverse Circulation Drilling)시스템은 압축된 공기를 Drill Pipe를 통하여 Drill String 최 하단에 있는 Drill Bit까지 공급하여, 압축에서 팽창하려고 하는 공기의 성질과 물속에서 공기의 부력효과를 이용하여 굴착된 파쇄물들을 물과 함께 외부로 자동적으로 배출시키는 방법입니다.

RCD 특징

대구경 굴착
장심도 굴착(깊이50m이상)
경암굴착(75MPa ~ 250MPa).
해상기초공사



R.C.D 공법은 대구경과 장심을 요구하는 지질공사에서 최적의 친환경 공법 (무진동, 무충격) 입니다.



rcd

Specification (Horizontal scroll)

SINGLE GRADE & DUAL GRADE 비교
Model R1315 R1815 R1820 R3025 R3030 R3733
Max.Drilling Diameter 1,500mm (4.92 ft) 1,500mm (4.92 ft) 2,000mm (6.56 ft) 2,500mm (8.20 ft) 3,000mm (9.84 ft) 3,300mm (10.83 ft)
Max.Drilling Torque 129kN.m
(95,146lbf.ft)
179kN.m
(132,024lbf.ft)
179kN.m
(132,024lbf.ft)
300kN.m
(221,269lbf.ft)
300kN.m
(221,269lbf.ft)
372kN.m
(274,373lbf.ft)
Rotation Speed 0~24rpm 0~16.2rpm 0~16.2rpm 0~21rpm 0~21rpm 0~20rpm
Thrust 88ton (194,007lbf) 88ton (194,007lbf) 88ton (194,007lbf) 122ton (268,964lbf) 122ton (268,964lbf) 122ton (268,964lbf)
Pull-up Force 129ton (284,396lbf) 129ton (284,396lbf) 129ton (284,396lbf) 201ton (443,129lbf) 201ton (443,129lbf) 201ton (443,129lbf)
Mast Tilting 22˚ 22˚ 26˚ 30˚ 32˚ 35˚
Platform Tilting 16˚ 16˚ 20˚ 16˚ 12.5˚ 10.5˚
Weight (Approx.)
-Including Clamping Device
21.8ton (48,061 lb) 27.8ton (61,289 lb) 28.5ton (62,832 lb) 36.0ton (48,061 lb) 21.8ton (79,366 lb) 41.9ton (92.374 lb)
Drill String NW200 NW200 NW200/NW300 NW300 NW300 NW300
Power Pack P2612C / P3618C / P4214D P2612C / P3618C / P4214D P2612C / P3618C / P4214D P3618C / P5318C / P4218D P3618C / P5318C / P4218D P6028C

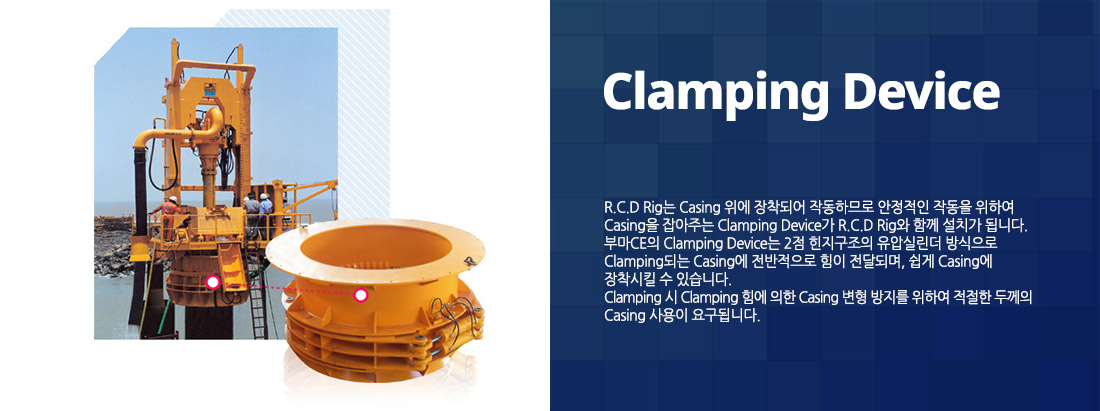

rcd02

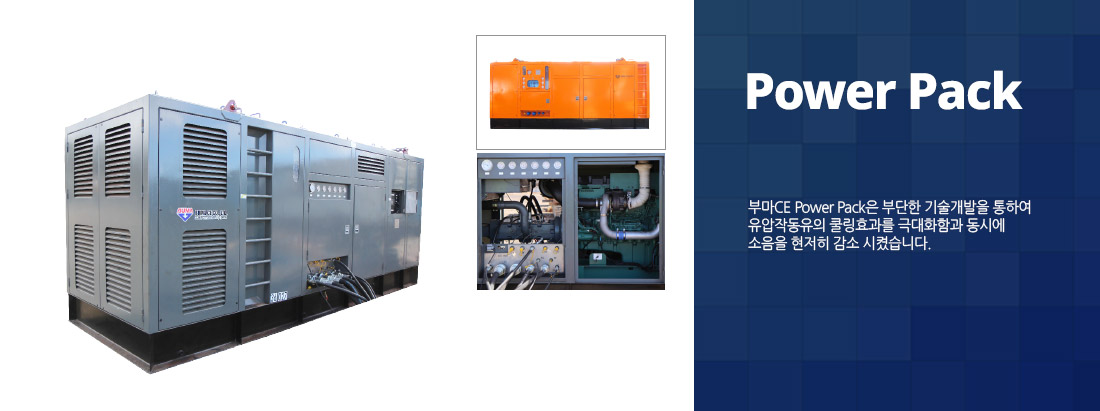

rcd03

Specification (Horizontal scroll)

SINGLE GRADE & DUAL GRADE 비교
Model Emission
Compliance
Engine
Output & rpm
Hyd.Pump
250bar (Max. 350bar)
Size Weight
P2612C TIER2, 3, 4F 194kW / 260HP / 2,200rpm 228ℓ/min x 2 1,912W x 4,800L x 2,476H 7.5 ton
P3618C TIER3 268kW / 360HP / 2,100rpm 324ℓ/min x 2 1,912W x 4,800L x 2,476H 8ton
P3818C TIER4F 285kW / 388HP / 1,900rpm 324ℓ/min x 2 1,912W x 4,800L x 2,476H 8ton
P4214D TIER1 307kW / 418HP/ 1,800rpm 252ℓ/min x 2 1,900W x 4,800L x 2,340H 8.5ton
P4218D TIER1 307kW / 41BHP/ 1,800rpm 324ℓ/min x 2 1,900W x 5,400L x 2,300H 8.5ton
P5318C TIER3, 4F 399kW / 535HP / 2,100rpm 324ℓ/min x 2 1,912W x 5,400L x 2,562H 11ton
P5418V TIER3 397kW / 540HP / 1,800rpm 324ℓ/min x 2 1,912W x 5,400L x 2,562H 11ton
P5518V TIER4F 405kW / 551HP / 1,900rpm 324ℓ/min x 2 1,900W x 5,400L x 2,300H 11ton
P6028C TIER3, 4F 447kW / 600HP / 2,100rpm 504ℓ/min x 2 1,912W x 5,400L x 2,562H 11.5ton
P6128V TIER4F 450kW / 612HP / 1,800rpm 504ℓ/min x 2 1,912W x 5,400L x 2,562H 11.5ton

* Option : 다른 브랜드의 엔진 (Volvo, Caterpillar) 적용도 가능합니다.

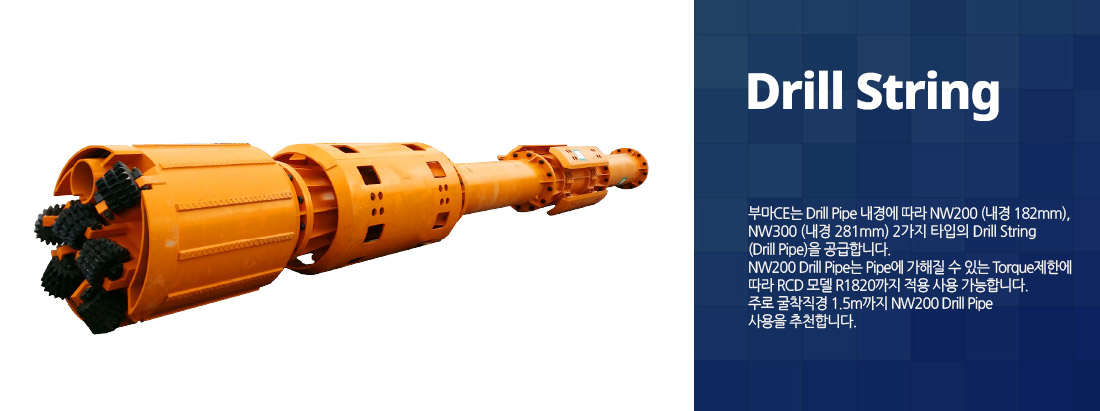

rcd04

Drill String Feature

▪ Basic Drill String
Casing 하단에서 버클링 방지와 보다 나은 수직도를 위하여 Basic Drill String 사용이 요구되며, Drum Stabilizer, Heavy Duty Space Pipe, Heavy Duty Stabilizer,
Sub Drill Pipe (Reducing Pipe)로 구성 됩니다.


▪ Drill Rod Pipe Stabilizer
굴착 시 장심의 Drill String의 휘어짐을 방지하고 보다 나은 수직도를 위하여 3개의 Drill Rod Pipe마다 1개의 Drill Rod Pipe Stabilizer의 사용이 요구됩니다.

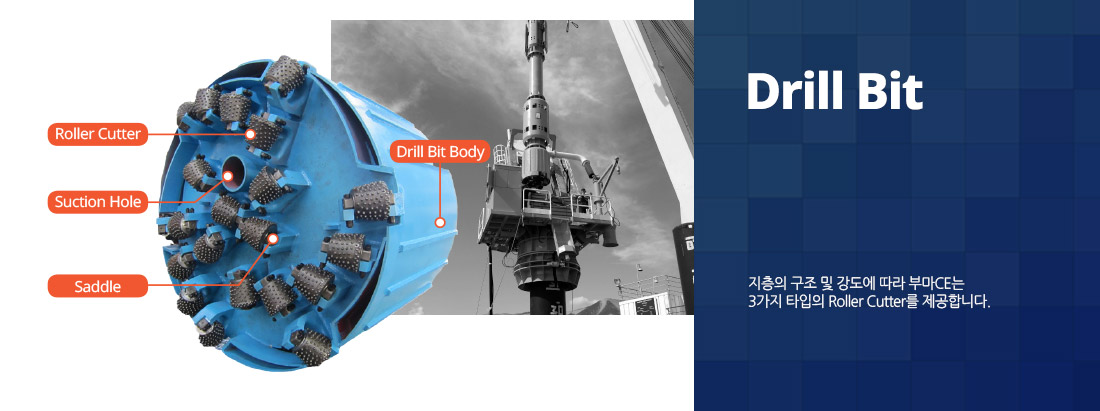

rcd06

▪ TOOTH CUTTER
토사층이나 연암층 (0~75MPa)굴착에 적합하도록 설계 되었습니다.



▪ TCI BUTTON CUTTER (** TCI: Tungsten Carbide Insertion)
경암층 (80~250MPa)굴착에 적합하도록 설계 되었습니다.



▪TCI Button Disc Cutter
특수 경암층 (80~350MPa)굴착에 적합하도록 설계 되었습니다.
** 장비 구조에 따라 연암층과 경암층 사용 가능.



rcd07



Specification (Horizontal scroll)

SINGLE GRADE & DUAL GRADE 비교
Drill Bit Cutting Diameter 850mm 1,050mm 1,350mm 1,650mm 1,830mm 2,300mm 2,750mm
Drill Bit Length 1,500mm 2,000mm 2,000mm 2,000mm 2,500mm 2,500mm 2,500mm
Suction Pipe NW200 NW200 NW200 / NW300 NW300 NW300 NW300 NW300
Roller Cutter 8SER. 8SER. 12SER. 12SER. 12SER. 12SER. 12SER.
-5˚ Cutter 1 1 1 1 1 1 1
+10˚ Cutter 2 2 2 3 3 7 11
+20˚ Cutter N/A N/A N/A 2 2 3 3
+35˚ Cutter 2 3 N/A N/A N/A N/A N/A
+40˚ Cutter N/A N/A 3 3 4 5 6
TOTAL 5 6 6 9 10 16 21
Weight 1,500kg 2,500kg 3,500kg 6,000kg 7,650kg 10,500kg 14,300kg
