제품소개





지층이 불안정하여 공벽 무너짐을 방지하기위하여 Casing을 기초굴착깊이까지 삽입하는데 이를 All Casing 공법
(Benoto Method, Shaft Drilling)이라고 합니다.Casing을 삽입하고 콘크리트 타설 후 케이싱을 다시 인발하기 위한
목적으로 Casing Rotator가 사용되는데, 강력한 Rotating Torque와 Lifting Force는 탁월한 수행 능력을 보여줍니다.
Hammer Grab와 함께 사용 시 빠른 굴착속도와 더불어 자갈층 및 호박돌층 굴착또한 가능합니다.







MOVIE

부마CE Casing Rotator 장점

▪ 강력한 Driving Torque와 안정된 Rotating Mechanism은 Casing의 암반 굴착을 가능하게 하며, 이에 따라 Secant Pile 및 Remodeling 공사 등
  여러 특수 공법에 적용이 가능 합니다.
　　　

Various Applications

cr1

Specification (Horizontal scroll)

cr2
Specification
Model BM-CR1500 BM-CR2000 BM-CR2500 BM-CR3000 BM-CR3500 BM-CR4000
Applicable Casing Diameter 800 ~ 1,500mm (2’7” ~ 4’11”) 1,000 ~ 2,000mm (3’3” ~ 6’7”) 1,500 ~ 2,500mm (4’11”~ 8’2”) 2,000 ~ 3,000mm (6'7" ~ 9'10") 3,000 ~ 3,500mm (9'10" ~ 11'5") 3,500 ~ 4,000mm (11'5" ~ 13'1")
Torque 2,125 kN.m (1,567,319 lbf.ft),
Boost : 2,720 kN.m (2,006,168 lbf.ft)		 3,188 kN.m (2,351,344 lbf.ft),
Boost : 4,081 kN.m (3,009,986 lbf.ft)		 5,156 kN.m (3,802,870 lbf.ft),
Boost : 6,600 kN.m (4,867,909 lbf.ft)		 7,162 kN.m (5,282,419 lbf.ft),
Boost: 9,167 kN.m (6,761,231 lbf.ft)		 8,000 kN.m (5,900,496 lbf.ft),
Boost: 10,200 kN.m (7,523,133 lbf.ft)		 8,250 kN.m (6,084,887 lbf.ft),
Boost: 10,560 kN.m (7,788,655 lbf.ft)
Rotation Speed 0 ~ 2.65 rpm 0 ~ 2.25 rpm 0 ~ 2.34 rpm 0 ~ 1.8 rpm 0 ~ 0.9 rpm 0 ~ 1.5 rpm
Extracting Force 211 ton at 320 bar, 4 Hyd.Cylinder (Stroke 750mm / 2’6”) 363 ton at 320 bar, 4 Hyd.Cylinder (Stroke 750mm / 2’6”) 486 ton at 320 bar, 4 Hyd.Cylinder (Stroke 750mm / 2’6”) 532 ton at 320 bar, 4 Hyd. Cylinder (Stroke 750mm / 2'6") 788 ton at 320 bar, 4 Hyd. Cylinder (Stroke 750mm / 2'6") 905 ton at 320 bar, 4 Hyd. Cylinder (Stroke 750mm / 2'6")
Weight 30 ton Approx. (66,139 lb) 42 ton Approx. (92,594 lb) 64 ton Approx. (141,096 lb) 82 ton Approx. (180,779lb) 100 ton Approx. (264,554lb) 120 ton Approx. (264,554lb)
Power Pack P2616CR / P3816CR (TIERIV)
P3616CR (TIER III)		 P3816CR (TIERIV)
P3616CR (TIER III)		 P6125VR (TIERIV)
P6025CR (TIER III)		 P6125VR (TIER IV) / P6025CR (TIER Ill) P6125VR (TIER IV) / P6025CR (TIER Ill) P7625CR (TIER T3)


rcd03

Main Remote Control의 Digital Touch Screen 에서 장비의 Leveling Condition, Rotation Speed, Torque 및 기타 유압상황을 실시간으로 확인 할 수 있으며,
모든 작동 또한 Touch Screen을 통하여 입력 셋팅 가능 합니다.





rcd04

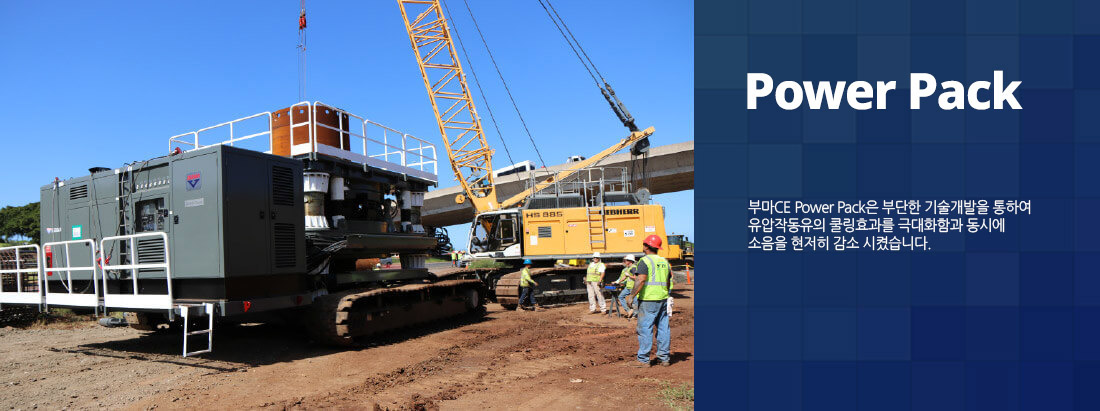

cr05

Specification (Horizontal scroll)

Specification
Model BM-P2616CR BM-P2616CR BM-P3816CR BM-P6125VR BM-P6025CR BM-P7625CR
Engine CUMMINS QSB 6.7 (TIER 4 ) CUMMINS QSL9 (TIER 4) CUMMINS QSM 11(TIER 3) VOLVO TAD1671VE(TIER 4) CUMMINS QSX-15 600(TIER 3) CUMMINS QSK-23(TIER 3)
  210kW / 260HP / 2100rpm 283kW / 380HP / 2100rpm 268 kW / 360 HP / 2100 rpm 450kW / 612HP / 1900rpm 447 kW / 600 HP / 2100 rpm 567 kW / 760 HP / 2100 rpm
Hyd.Pump Max. Flow 330ℓ / min x 2ea Max. Flow 330ℓ / min x 2ea Max. Flow 330ℓ / min x 2ea Max. Flow 450ℓ / min x 2ea Max. Flo w 450ℓ/min x 2ea Max. Flo w 525ℓ/min x 2ea
  Operating 250 bar
/ Max. 320 bar		 Operating 250 bar
/ Max. 320 bar		 Operating 250 bar
/ Max. 320 bar		 Operating 250 bar
/ Max. 320 bar		 Operating 250 bar
/ Max. 320 bar		 Operating 250 bar
/ Max. 320 bar
Weight 8ton 9ton 9.5ton 11ton 11ton 13.5ton
